Zalman I3 NEO fekete (táp nélküli) midi ATX ház

Formátum: ATX • 3,5" belső hely: 2 db • 2,5" belső hely: 3 db • Beépített ventilátor: 4 db

Csomag
csomagban elérhetõ
Mennyiségi egység:
db
Gyártói cikkszám:
I3 NEO BLACK
Márka:
ZALMAN
Garancia:
24 hónap
db
Kosárba
  • Helyettesítõk
  • Hírek, letöltések
  • Leírás
  • Adatok
  • Csomagok
  • Tartozékok
  • Hasonlók
  • Gyártói leírás

Hírek, letöltések

Leírás

Termékleírás

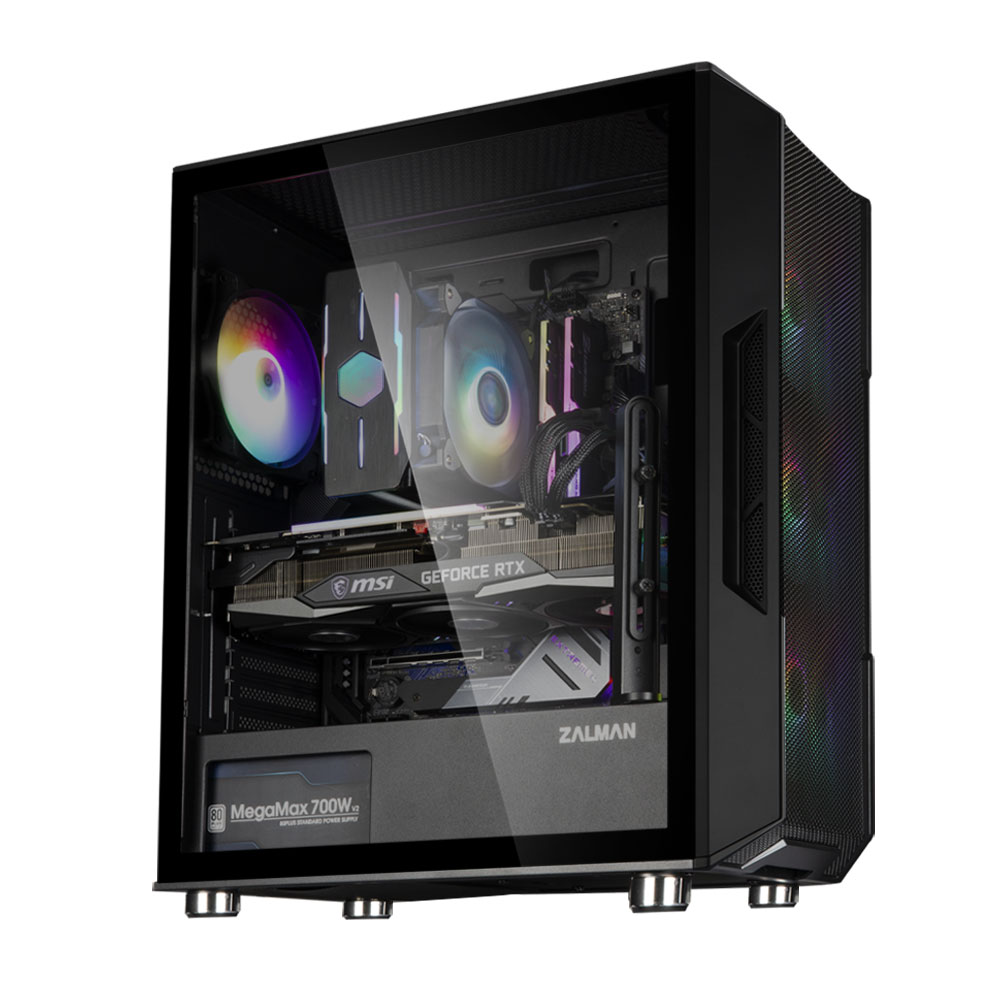

Zalman I3 NEO fekete (táp nélküli) midi ATX ház – Tökéletes választás a modern konfigurációkhoz

A Zalman I3 NEO midi ATX ház a legújabb technológiai igényeket figyelembe véve készült, kombinálva a stílust és a tökéletes szellőzést. A kompakt dizájn, a nagyméretű hűtési lehetőségek, és az RGB világítás mind hozzájárulnak a legújabb játék- és munkaállomások tökéletes felépítéséhez.

Főbb jellemzők:

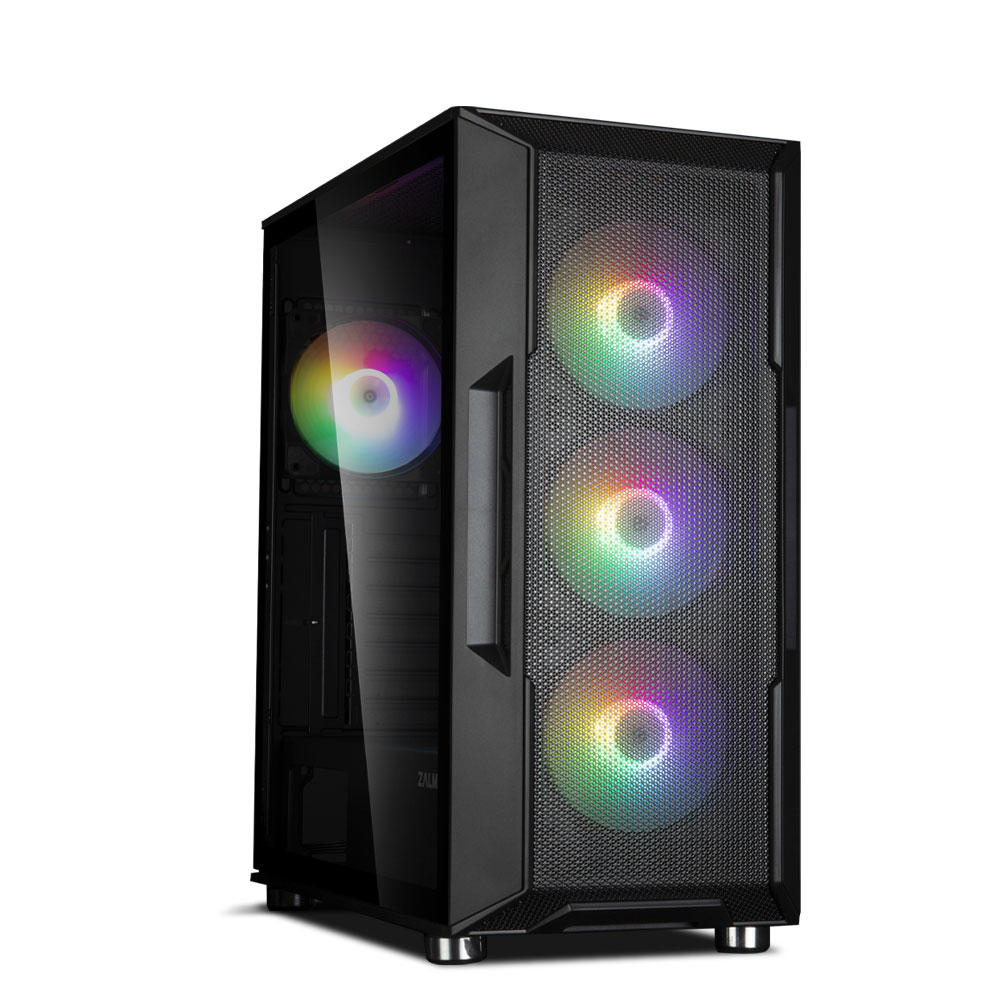

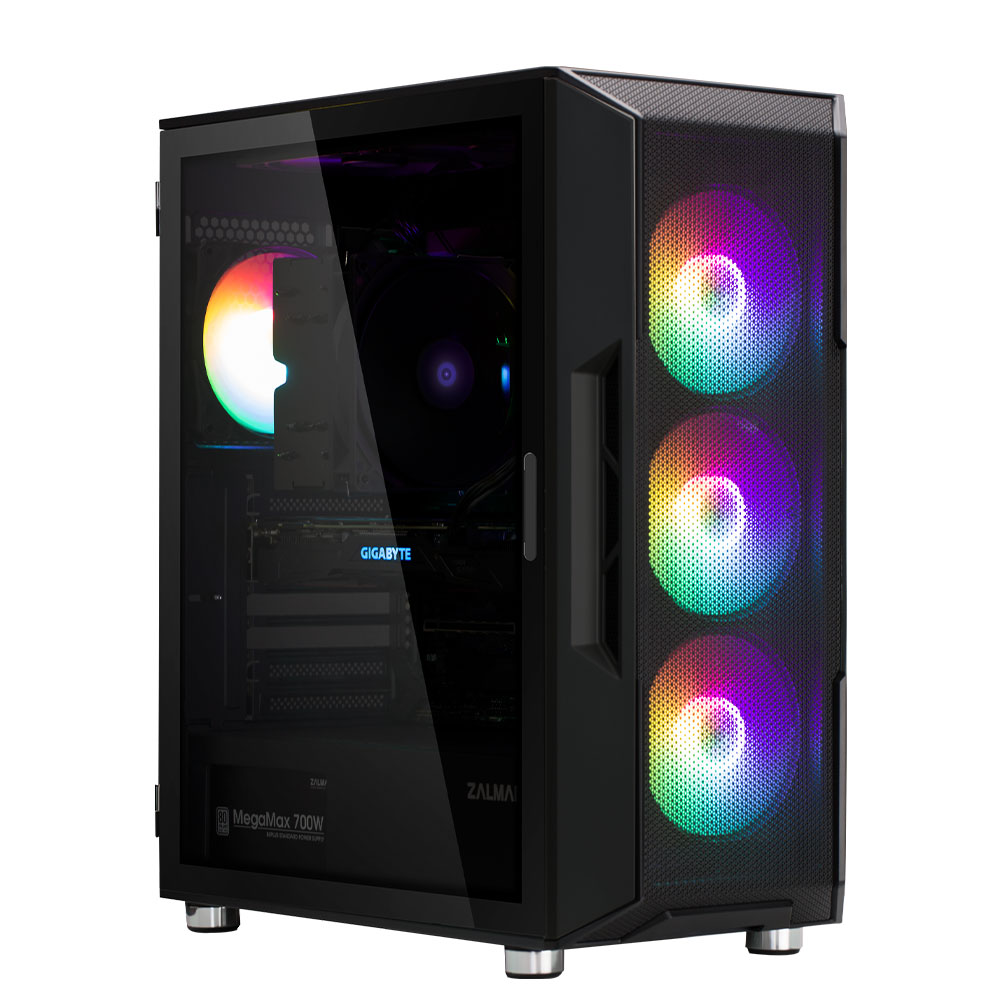

  • Kiváló szellőzés és hűtés: A Zalman I3 NEO előre telepített 4 ventilátorral (3 x 120mm RGB LED és 1 x 120mm RGB LED) érkezik, amelyek biztosítják a megfelelő légáramlást és hűtést. A ház emellett további ventilátorokat támogat, így ideális megoldás még a legerősebb konfigurációkhoz is.

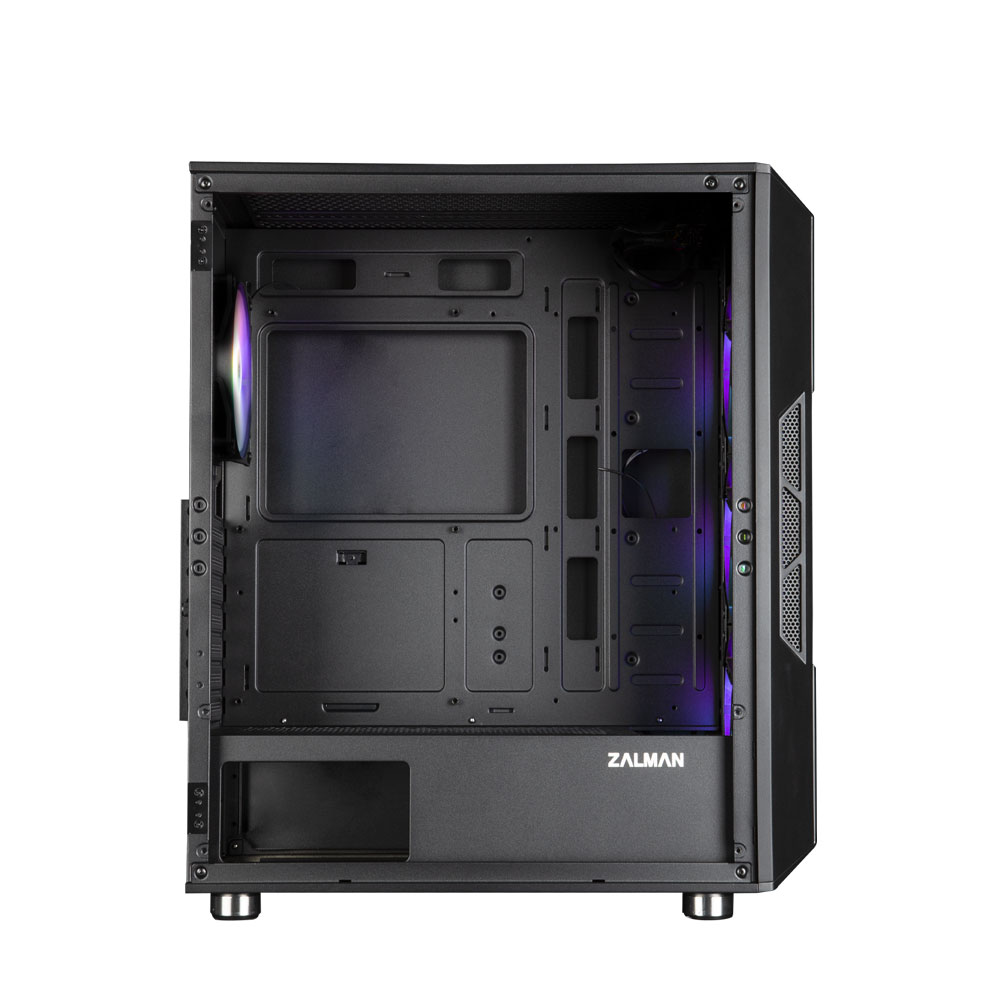

  • Tágas belső tér: A ház ATX, mATX és Mini-ITX alaplapokhoz is kompatibilis, így rugalmasan építhető.
  • Kiváló bővíthetőség: 7 PCI bővítőhely és különféle tárolóhelyek (2 x 3,5" vagy 2,5", 3 x 2,5" SSD) biztosítják a kényelmes és rendezett komponens elrendezést.
  • Radiátor támogatás: A ház többféle radiátort is támogat (elöl: 120mm / 240mm / 280mm / 360mm, felső: 120mm / 240mm, hátul: 120mm), lehetővé téve a hatékony vízhűtés telepítését is.

Műszaki adatok:

  • Modell: Zalman I3 NEO (fekete, táp nélküli)
  • Forma Faktor: ATX Közép-torony
  • Méretek (mm): 422 (Mélység) x 219 (Szélesség) x 484 (Magasság)
  • Súly: 5.6 kg
  • Anyagok: Műanyag, Acél, Edzett Üveg
  • Alaplap Támogatás: ATX / M-ATX / Mini-ITX
  • Maximális VGA hosszúság: 355 mm
  • Maximális CPU hűtő magasság: 160 mm
  • Maximális PSU hosszúság: 210 mm
  • PCI bővítőhelyek: 7 db
  • Drive Bays (Tárolóhelyek):
    • 2 x Kombó (3.5" vagy 2.5", 1 x Szerszám nélküli)
    • 3 x SSD (2.5")

Ventilátor támogatás:

  • Első (Front): 3 x 120mm / 3 x 140mm
  • Felső (Top): 2 x 120mm / 2 x 140mm
  • Hátsó (Rear): 1 x 120mm
  • Alsó (Bottom): 2 x 120mm

Beépített ventilátorok:

  • 3 x 120mm RGB LED
  • 1 x 120mm RGB LED

Radiátor támogatás:

  • Elöl: 120mm / 240mm / 280mm / 360mm
  • Felső: 120mm / 240mm
  • Hátsó: 120mm

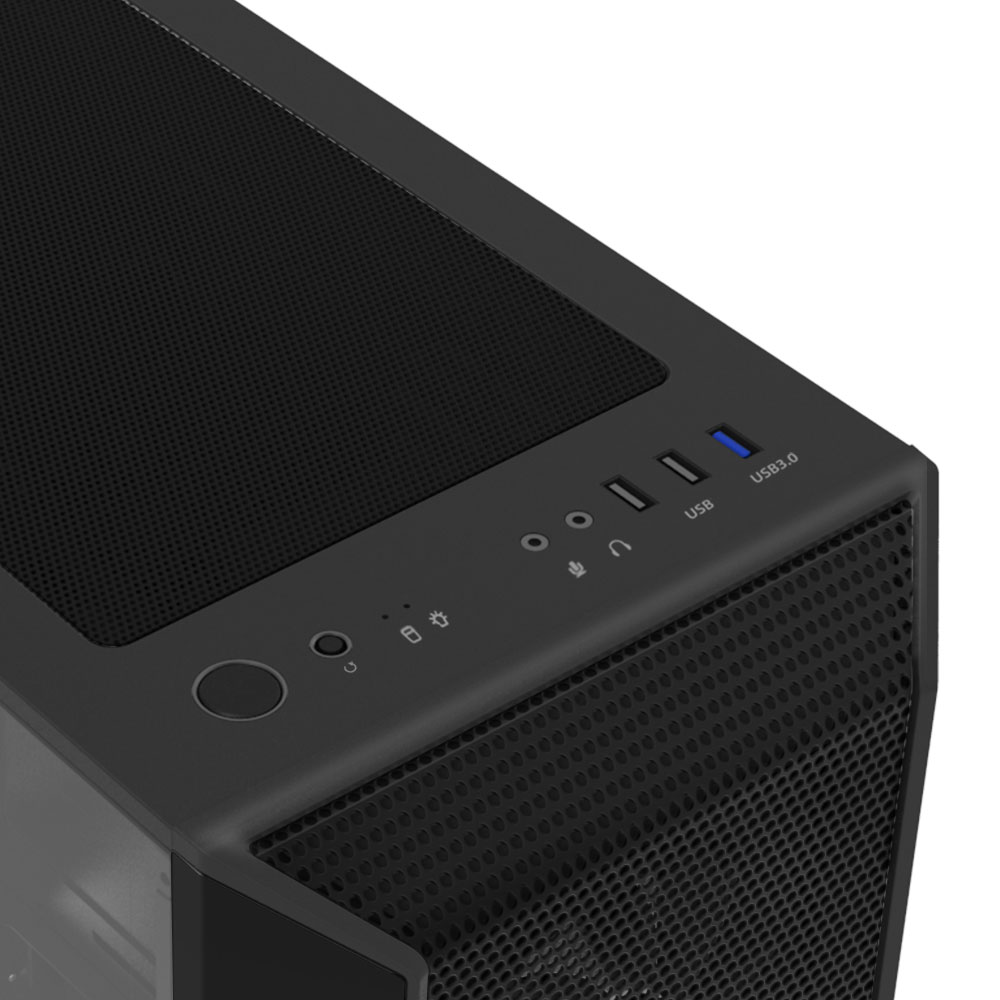

I/O Portok:

  • 1 x Fejhallgató port
  • 1 x Mikrofon port
  • 1 x USB 2.0
  • 2 x USB 3.0
  • Power gomb
  • Reset gomb

Adatok

  • Alaplap méret
    • Formátum
      • ATX
  • Alapadatok
    • Anyag
      • Acél, Üveg, Műanyag
    • Alap szín
      • Fekete
    • 3,5" belső hely
      • 2 db
    • 2,5" belső hely
      • 3 db
    • Ventilátor hely
      • 8 db
    • Beépített ventilátor
      • 4 db
    • Ventilátor elrendezés
      • Elöl: 3 db 120 mm RGB ventillátor
      • Hátul: 1 db 120 mm RGB ventillátor
  • Csatlakozó(k)
    • USB
      • Igen
    • USB 3.0
      • Igen
    • Fejhallgató csatlakozó
      • Igen
    • Mikrofon csatlakozó
      • Igen
  • Fizikai jellemzők
    • Magasság (max.)
      • 484 mm
    • Szélesség (max.)
      • 219 mm
    • Mélység (max.)
      • 422 mm
